809 réponses à ce sujet

[babouk100]

Allez, tu démontes et tu recommences







Bon courage



[DiGiTaL__]

C'est agréable a suivre en tout cas ^^

[babouk100]

C'est bon pour ce soir, demain boulot toute la journée, et le soir, j'attaque les sata et molex et peut-être plus car repos dimanche   Ou alors un peu de jeu, ça fait longtemps que je n'ai pas joué

[Free-80]

C'est bon pour ce soir, demain boulot toute la journée, et le soir, j'attaque les sata et molex et peut-être plus car repos dimanche   Ou alors un peu de jeu, ça fait longtemps que je n'ai pas joué

Colonel Enzette va s'ennuyer sans toi sur BF  .



Allez repose toi bien

[Tonton Flingueur]

C'est agréable a suivre en tout cas ^^

Surtout que ca va vite xD



Très joli boulot en tt cas

[babouk100]

A La Réunion, on dit : "pas trop vite le matin, doucement l'après-midi" mais le soir ça donne à fond

[Tonton Flingueur]

Oui tu ns l'avais deja sortie, je l'adore cette phrase, je l'ai d'ailleurs resortie a qq occasions, les gens ont bien appréciés aussi xD

[Kilou]

well done

[babouk100]

Cette nuit, devant mes câbles, j'ai réfléchi (oui oui ça m'arrive). J'ai commencé le gainage sans thermo, donc le but et de le faire entièrement de cette façon. Seulement, il y a un "hic". Dans tous les tutos que j'ai pu lire, le gainage des câbles d'alimentation Sata étaient toujours faits avec du thermo. Et moi, je n'en veux pas.

J'ai fait de nombreux essais sur des morceaux de câbles pour trouver la bonne solution et je pense avoir trouvé. Quelques explications en photos pour expliquer ma méthode:

1* Je prends la longueur nécessaire pour gainer un premier tronçon. Ici, la longueur entre la connectique métallique et la prise:





2* J'enfile ma gaine et la fixe avec la technique ad-hoc au niveau de la connectique. Je place un bout de thermo à l'extrémité de la gaine, placée (coupée) au niveau où elle touchera le connecteur Sata, après avoir vérifié la distance par rapport à ce connecteur:





3* Je chauffe l'extrémité (quelques millimètres) sans trop insister avec le chalumeau en tournant tout autour de la gaine pour ne pas cramer tout le fil d'origine, et je pince cette extrémité (juste 1 ou 2 millimètres) pour bien coller la gaine tressée à la gaine d'origine. Je retire ensuite le thermo. Je fait de même pour le tronçon suivant, mais cette fois en protégeant la gaine déjà en place de la chaleur et j'ai alors mes deux extrémités de gaines en place.:





4* Il ne reste plus qu'à voir si c'est bon une fois le câble remis sur le connecteur (la partie "gonflée" n'a pas encore été tendue/soudée à son extrémité):









[babouk100]

Le 1er câble gainé, on distingue bien les zones de contact câble/connecteur



Et une fois remonté:

[...]

Je dis bravo monsieur

[Tonton Flingueur]

OMG, mm les MOLEX, t'es un grand fou



Ta méthode a l'air sympa en tt cas, si elle est juste ca vaudrait la peine de faire un mini tuto

[babouk100]

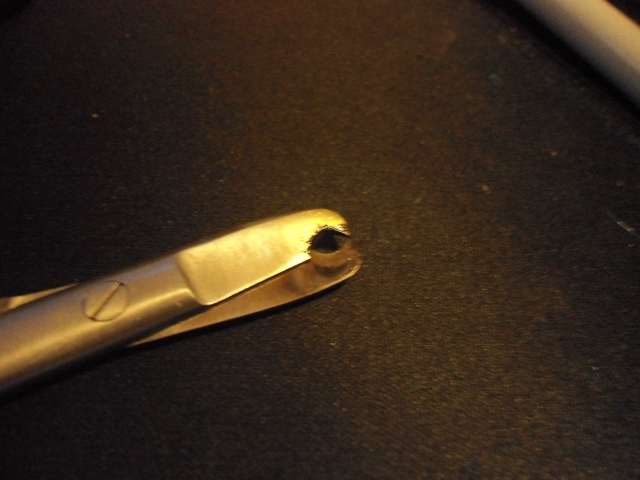

En plus, je ne trouvais plus ma pince à sertir pour pouvoir pincer juste le bout, alors j'ai fait le "Mac Gyver" avec un ciseau pour les griffes de chiens



[D3rf]

Mdr mac gyver looooool

[babouk100]

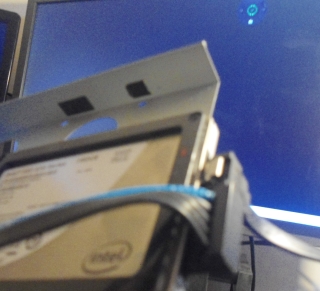

Avant de continuer avec cette méthode, j'ai préféré faire un test du câble avec mon ssd (au cas où il y aurait une cou**** dans le potage).

Résultat positif, tout fonctionne parfaitement, je peux continuer.





Par contre, je ferai attention car il y a un "croisé" de câbles au niveau de la prise alim



[Shiraan]

Nom de nom, vraiment du bien beau boulot, oui!!!

[babouk100]

Il faut être vraiment minutieux avec ces câbles. Bien faire attention à ne pas boucher les encoches de contact en chauffant. Et si c'est le cas, comme ça m'est arrivé, un petit coup de cutter bien placé, et surtout léger, pour dégager le trou



2ème câble gainé, protocole de test OK => tout est bon, on continue

[enzo570]

   superrrrrrrrrrrrrr travail

[babouk100]

Premier câble Sata alimentation terminé. Les tests de fonctionnement sont OK (test de chaque connecteur avec HDD et alim après chaque gainage).
Quelques photos valent mieux que des mots:









Pas évident à faire ce câble, ça prend du temps, faut être minutieux et la moindre erreur ne pardonne pas.

[Free-80]

Excellent tout ça



Par contre si je peux me permettre, j'aime pas du tout la finition sur les satas ( pas évident je sais bien ) . Perso, j'aurai mis de la thermo rétract.



Mais bon, faut pas se fier à moi, je suis hyper titisse concernant tout ce qui est finition.



Encore bravo pour ta réalisation et ta patience.
